浮球液位變送器由液位傳感器和電流轉換器兩部分組成，浮球與液位同步變化，控制干簧
管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準
電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內
進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，
并能克服液體的泡沫所造成的假液位的影響。該產品廣泛使用于煉油、化工、造紙、食品、及
污水處理等行業。
特點
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，
兩個調整互不影響。
用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。
技術參數/Technical parameters-------------------------------------------------------◆◆
測量范圍：0~6000mm內由用戶任意選擇
輸出信號：4~20mA 或繼電器信號DPDT
準確度：±10mm
介質密度：≥0.7g/cm
介質粘度：≤1.25 St（1=10m/S）
工作溫度：-40~+60℃
負載阻抗：620Ω
供電電壓：24VDC
出線口接頭：內螺紋M20×1.5
連接法蘭：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法蘭標準如GB，HGJ，ANSI
等用戶注明
防爆標志：隔爆型dIIBT4
浮球材料 ：0Cr18Ni9，聚四氟乙烯
有效檢測范圍：0-0.2-20m
精 度 ：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80
產品外形尺寸/Product dimensions-----------------------------------------------------◆◆

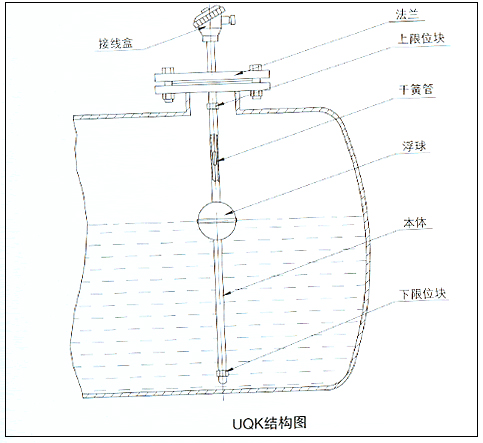

剖面圖
