產品特點/Product features-----------------------------------------------------------◆◆
概述
塑料轉子錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不
易破碎等特點?？蓮V泛應用于化工、環保、食品等工業部門。
連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
技術參數/Technical parameters-------------------------------------------------------◆◆
技術參數 | |||||
公稱通徑 | 型號 | 測量范圍 | 允許被測介質狀況 | 精度 | |
短管型 | 溫度℃ | 壓力MPa | |||
15 | HY-LZS-15 | 5-50l/h | 0-60 | ≤0.6 | ±5% |
10-100l/h | |||||
16-160l/h | |||||
25-250l/h | |||||
40-400l/h | |||||
50-500l/h | |||||
60-600l/h | |||||
100-1000l/h | |||||
25 | HY-LZS-25 | 100-1000l/h | |||
160-1600l/h | |||||
250-2500l/h | |||||
32 | HY-LZS-32 | 0.4-4m3/h | |||
0.6-6m3/h | |||||
50 | HY-LZS-50 | 1-10m3/h | |||
1.6-16m3/h | |||||
65 | HY-LZS-65 | 5-25m3/h | |||
8-40m3/h | |||||
12-60m3/h | |||||
80 | HY-LZS-80 | 5-25m3/h | |||
8-40m3/h | |||||
12-60m3/h | |||||
100 | HY-LZS-100 | 14-90m3/h | |||
18-120m3/h | |||||
125 | HY-LZS-125 | 25-150m3/h | |||
30-180m3/h | |||||
150 | HY-LZS-150 | 12-60m3/h | |||
18-90m3/h | |||||
20-120m3/h | |||||
25-150m3/h | |||||
30-180m3/h | |||||

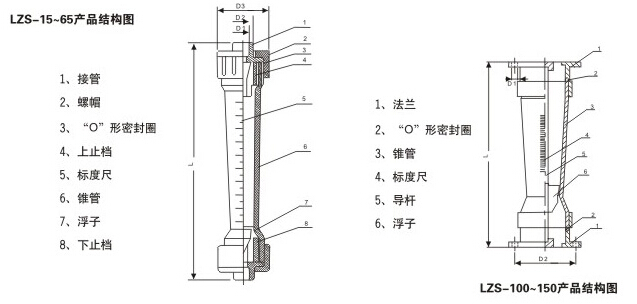

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
外形安裝尺寸 | ||||
型號 | 尺寸 | 適用管道 | ||
短管型 | ||||
L | D1 | D2 | ||
HY-LZS-15 | 202 | 20 | 45 | 15或20 |
HY-LZS-25 | 226 | 32 | 60 | 25或32 |
HY-LZS-32 | 288 | 40 | 74 | 32或40 |
HY-LZS-50 | 341 | 63 | 98 | 50或63 |
HY-LZS-65 | 430 | 75 | 122 | 65或75 |
HY-LZS-100 | 520 | 法蘭連接 | 100 | |
HY-LZS-125 | 520 | 法蘭連接 | ||
