產品特點/Product features-----------------------------------------------------------◆◆
概述
HY-3851系列壓力變送器利用差動電容檢測原理，當兩側壓力不一致時，致使容室中測量
膜片產生位移，其位移量與壓力差成正比，通過電路處理將電容變化量轉換成4～20mA的二
線制電流信號。該變送器具有堅固抗振、量程、零點和阻尼現場連續可調。
工作原理
過程壓力通過兩側或一側的隔離膜片，灌沖=充液傳至δ室的中心測量膜片。中心膜片是一個
張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，
最大位移越0.1mm,這種位移轉變?cè)陔娙輼O板上形成差動電容，由電子線路把差動電容轉換成
二線制的4-20mADC信號輸出。
特點
精度高、穩定性好
二線制（特殊可四線制）
固體元件，接插式印刷線路板
小型、重量輕、堅固抗振
量程、零點外部連續可調
正遷移可達500%；負遷移可達600%
阻尼可調，單向過載保護特性好
無機械可動部件，維修工作量少
全系列統一結構，零部件互換性強
接觸介質的膜片材料可選擇（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
防爆結構，全天候使用
智能HART現場總線協議)
技術參數/Technical parameters-------------------------------------------------------◆◆
技術參數
| 測量介質 | 液體、氣體或蒸汽的液位、密度與壓力 |
| 精度 | ±0.1％（包括從零點開始的線性、滯后性和重復性） |
| 供電電壓 | 24VDC(12~45VDC) |
| 環境溫度 | -40~+85℃、-20~+70℃（帶液晶顯示表頭） |
| 介質溫度 | -40~+125℃ |
| 穩定性 | ±0.1%FS/12個月 |
| 顯示方式 | 可選5位帶背光LCD數字顯示器，多種顯示功（pa、Kpa、Mpa、psi） |
| 阻尼 | 時間常數可在0~99.9秒內調整 |
| 電氣連接 | M20×1.5或其它 |

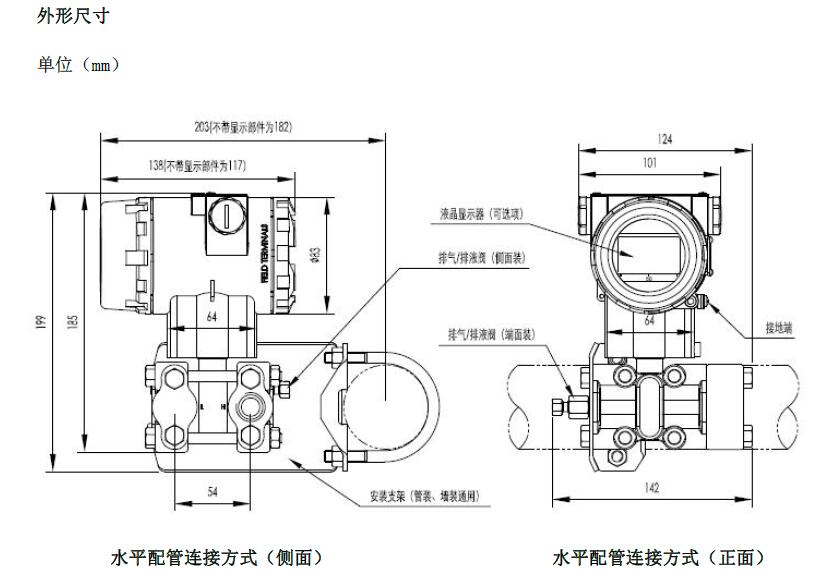

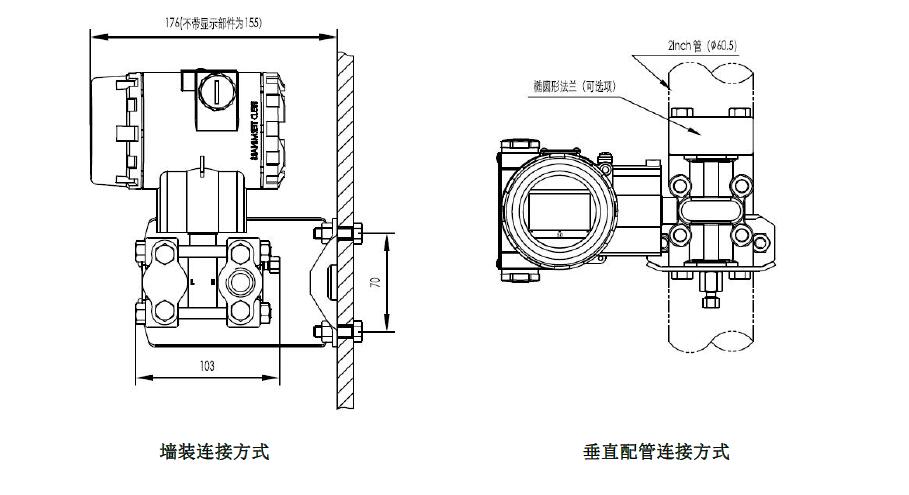

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
